大孔径准直器
-

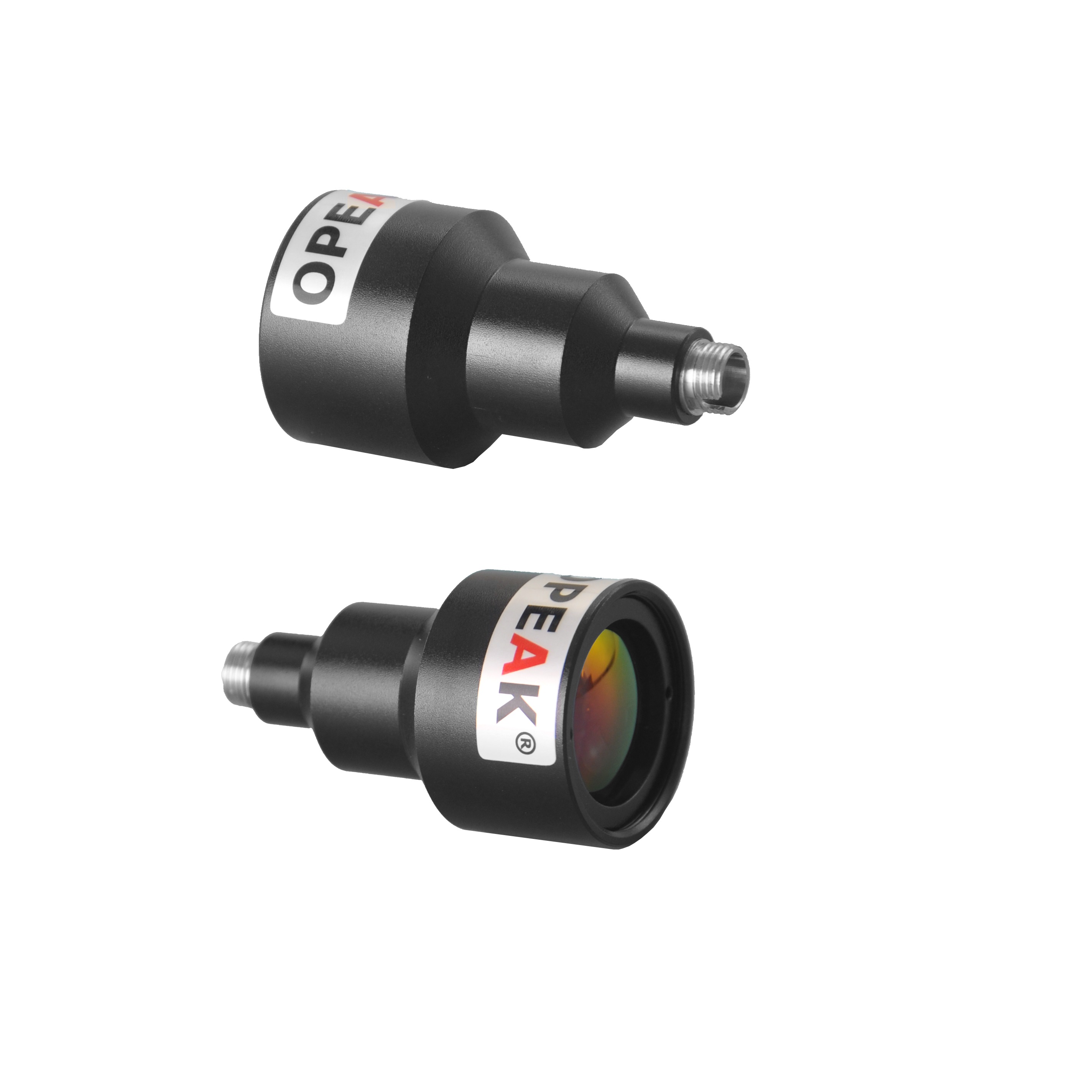

大孔径准直器（光束直径15-50 mm）
大孔径高斯光束光纤准直器设计用于激光雷达、激光干涉、远程传感、光谱分析、生物医学等领域，用于单模或保偏光纤进行光束耦合或准直输出。标准工作波长范围覆盖350-2000 nm，可根据不同的使用要求，提供高功率、耐高温、特种材料（科瓦合金、钛合金、陶瓷）、真空封装、定制外形等定制设计与加工服务，也可以在准直器内部集成波片、偏振元件、滤波器等光学元件。
具体产品
- 型号
- 校准波长(nm)
- 焦距(mm)
- 光束直径(mm)
- 发散角(mrad)
- AR膜(nm)
- 光接口
- 焦点可调
- LCA-15-A
- 633
- 76
- 13.7
- 0.052
- 350-700
- 法兰或尾纤
- 可选
- LCA-20-A
- 633
- 100
- 18.1
- 0.040
- 350-700
- 法兰或尾纤
- 可选
- LCA-30-A
- 633
- 151
- 27.1
- 0.027
- 350-700
- 法兰或尾纤
- 可选
- LCA-15-B
- 780
- 77
- 13.8
- 0.065
- 650-1050
- 法兰或尾纤
- 可选
- LCA-20-B
- 780
- 101
- 18.2
- 0.049
- 650-1050
- 法兰或尾纤
- 可选
- LCA-30-B
- 780
- 125
- 27.3
- 0.040
- 650-1050
- 法兰或尾纤
- 可选
- LCA-15-C
- 1550
- 78
- 14.1
- 0.133
- 1050-1700
- 法兰或尾纤
- 可选
- LCA-20-C
- 1550
- 103
- 18.6
- 0.101
- 1050-1700
- 法兰或尾纤
- 可选
- LCA-30-C
- 1550
- 155
- 27.9
- 0.067
- 1050-1700
- 法兰或尾纤
- 可选
注：
1. 准直光束直径：距离透镜一倍焦距处的1/e2直径理论值。光纤的数值孔径取0.13。
2. 1/e2理论光束发散角。
3. 波前误差测量波长633 nm。 -

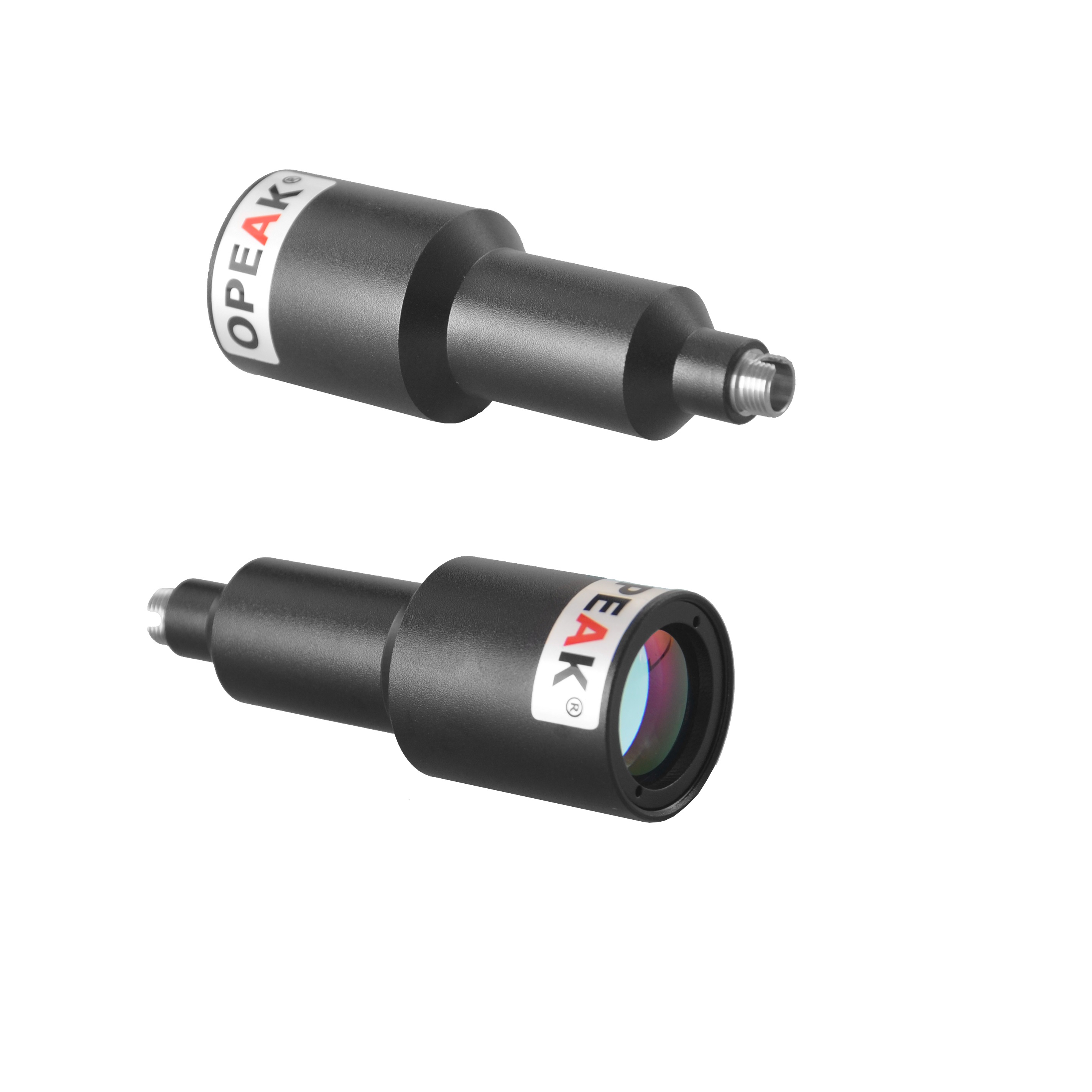

大孔径准直器（光束直径0.8-12 mm）
大孔径高斯光束光纤准直器设计用于激光雷达、激光干涉、远程传感、光谱分析、生物医学等领域，用于单模或保偏光纤进行光束耦合或准直输出。标准工作波长范围覆盖350-2000 nm，可根据不同的使用要求，提供高功率、耐高温、特种材料（科瓦合金、钛合金、陶瓷）、真空封装、定制外形等定制设计与加工服务，也可以在准直器内部集成波片、偏振元件、滤波器等光学元件。
具体产品
- 型号
- 校准波长(nm)
- 焦距(mm)
- 光束直径(mm)
- 发散角(mrad)
- AR膜(nm)
- 光接口
- 焦点可调
- LCA-1.0-A
- 633
- 7.5
- 1.3
- 0.60
- 400-700
- 法兰或尾纤
- 可选
- LCA-2.0-A
- 633
- 10
- 1.8
- 0.45
- 400-700
- 法兰或尾纤
- 可选
- LCA-2.5-A
- 633
- 12.7
- 2.3
- 0.35
- 400-700
- 法兰或尾纤
- 可选
- LCA-3.0-A
- 633
- 16
- 2.9
- 0.28
- 400-700
- 法兰或尾纤
- 可选
- LCA-4.0-A
- 633
- 20
- 3.6
- 0.23
- 400-700
- 法兰或尾纤
- 可选
- LCA-4.5-A
- 633
- 25
- 4.5
- 0.18
- 400-700
- 法兰或尾纤
- 可选
- LCA-5.0-A
- 633
- 30
- 5.4
- 0.15
- 400-700
- 法兰或尾纤
- 可选
- LCA-6.0-A
- 633
- 35
- 6.3
- 0.13
- 400-700
- 法兰或尾纤
- 可选
- LCA-7.0-A
- 633
- 40
- 7.2
- 0.11
- 400-700
- 法兰或尾纤
- 可选
- LCA-8.0-A
- 633
- 45
- 8.1
- 0.10
- 400-700
- 法兰或尾纤
- 可选
- LCA-9.0-A
- 633
- 50
- 8.9
- 0.090
- 400-700
- 法兰或尾纤
- 可选
- LCA-11-A
- 633
- 60
- 10.7
- 0.08
- 400-700
- 法兰或尾纤
- 可选
- LCA-1.5-B
- 780
- 7.5
- 1.6
- 0.61
- 650-1050
- 法兰或尾纤
- 可选
- LCA-2.0-B
- 780
- 10
- 2.2
- 0.46
- 650-1050
- 法兰或尾纤
- 可选
- LCA-3.0-B
- 780
- 12.7
- 2.8
- 0.36
- 650-1050
- 法兰或尾纤
- 可选
- LCA-3.5-B
- 780
- 16
- 3.5
- 0.29
- 650-1050
- 法兰或尾纤
- 可选
- LCA-4.0-B
- 780
- 20
- 4.3
- 0.23
- 650-1050
- 法兰或尾纤
- 可选
- LCA-5.0-B
- 780
- 25
- 5.4
- 0.18
- 650-1050
- 法兰或尾纤
- 可选
- LCA-7.0-B
- 780
- 30
- 6.5
- 0.15
- 650-1050
- 法兰或尾纤
- 可选
- LCA-8.0-B
- 780
- 35
- 7.6
- 0.13
- 650-1050
- 法兰或尾纤
- 可选
- LCA-9.0-B
- 780
- 40
- 8.7
- 0.12
- 650-1050
- 法兰或尾纤
- 可选
- LCA-10-B
- 780
- 45
- 9.8
- 0.10
- 650-1050
- 法兰或尾纤
- 可选
- LCA-11-B
- 780
- 50
- 10.9
- 0.09
- 650-1050
- 法兰或尾纤
- 可选
- LCA-1.0-C
- 1550
- 7.5
- 1.4
- 1.39
- 1000-1650
- 法兰或尾纤
- 可选
- LCA-2.0-C
- 1550
- 10
- 1.9
- 1.04
- 1000-1650
- 法兰或尾纤
- 可选
- LCA-2.5-C
- 1550
- 12.7
- 2.4
- 0.82
- 1000-1650
- 法兰或尾纤
- 可选
- LCA-3.0-C
- 1550
- 16
- 3.0
- 0.65
- 1000-1650
- 法兰或尾纤
- 可选
- LCA-4.0-C
- 1550
- 20
- 3.8
- 0.52
- 1000-1650
- 法兰或尾纤
- 可选
- LCA-5.0-C
- 1550
- 25
- 4.8
- 0.42
- 1000-1650
- 法兰或尾纤
- 可选
- LCA-6.0-C
- 1550
- 30
- 5.7
- 0.35
- 1000-1650
- 法兰或尾纤
- 可选
- LCA-7.0-C
- 1550
- 35
- 6.7
- 0.30
- 1000-1650
- 法兰或尾纤
- 可选
- LCA-8.0-C
- 1550
- 40
- 7.6
- 0.26
- 1000-1650
- 法兰或尾纤
- 可选
- LCA-9.0-C
- 1550
- 45
- 8.6
- 0.23
- 1000-1650
- 法兰或尾纤
- 可选
- LCA-10-C
- 1550
- 50
- 9.5
- 0.21
- 1000-1650
- 法兰或尾纤
- 可选
- LCA-11-C
- 1550
- 60
- 11.4
- 0.17
- 1000-1650
- 法兰或尾纤
- 可选
注：
1. 准直光束直径：距离透镜一倍焦距处的1/e2直径理论值。光纤的数值孔径取0.13。
2. 1/e2理论光束发散角。
3. 波前误差测量波长633 nm
